LGD-300JZY液压式金属哑铃形制样机
产品分类
缺口制样机
产品简介 该机主要用于压制薄板等材料的标准试样，由主机、液压缸、液压源和相应工装模具组成，主机 受力框架采用整体钢板加工而成,刚性好，结构简单，操作方便。液压源采用三
订购热线：15220371918
产品简介
该机主要用于压制薄板等材料的标准试样，由主机、液压缸、液压源和相应工装模具组成，主机
受力框架采用整体钢板加工而成,刚性好，结构简单，操作方便。液压源采用三相电机驱动高压油泵，
安全阀限制最高压力,由手动换向阀实现油路换向，即活塞杆的向下压剪运动和向上复位移动等动作，
当手动换向阀在常态即不操作时阀芯处于中间位置,活塞停止移动。液压油的压力由耐震压力表指示。
如更换模具或其他附具，还可作为一- 般压力机使用，拓展更多的使用功能。
二、特点:
1、该仪器能够满足GB/T228-2010《金属材料室温拉伸试验方法》等标准中规定的制样要求，设备能
够根据模具将试样一次压制成型自动停止， 试样落在下平台上，试样表面平整无划痕，周边无毛刺;
2、试样模具有足够好的强韧性，压制过程中能承受300KN的压力而不损坏，模具采用优质合金材料，不易磨损，使用寿命高;
3、试样模具能方便更换，每次更新时间小于10分钟( 附带试样加工图纸) ;
4、设备能够由一人独立操作完成，操作过程一 键完成，一 次制样时间小于2分钟;
三、技术参数
1.最大压力负荷: 300KN;
2.有效压缩空间: 260mm;
3.加工试样厚度: 3.0mm; .
4.活塞直径: φ 140mm;
5.活塞最大行程: 100mm; .
6.电源: 380V 2.0KW
7.模具规格: 3.0mm一套;

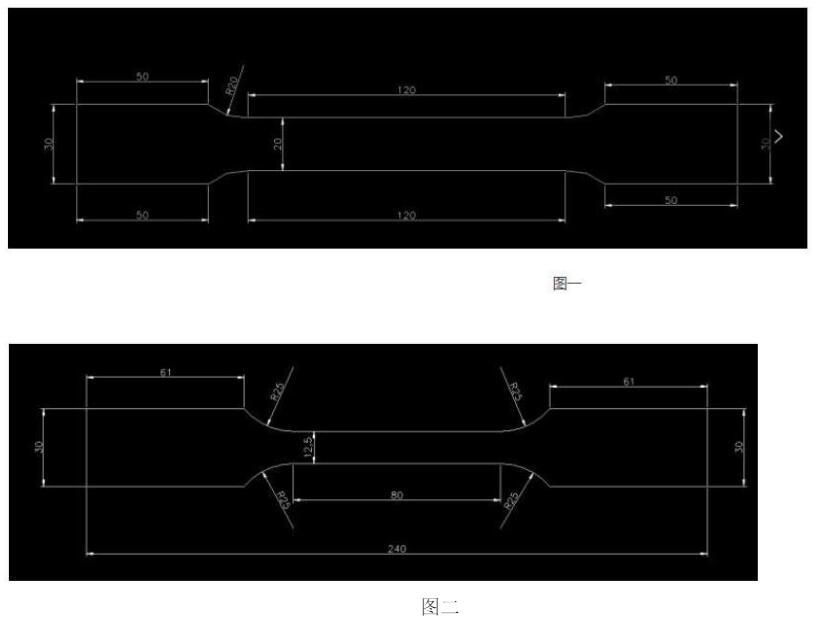

8.按客户要求提供哑铃形试样模具或(见图一、图二)
1)安全
操作安全保护:本机在设计上采用安全操作模式，确保操作人员的人身安全;
系统安全保护:液压系统设有安全阀进行压力保护,电器系统有安全限位保护,以防模具被损坏;
2)方便
送样一一按“剪切”一一落料结束一一按“松开”一一手动取样;
送样一一按“剪切”一一落料结束一一按“松开”一一手动取样;
3)设备应可靠接地;
四、操作规程:
1、根据需要，选择合适尺寸的模具。
2、把选好的模具放在工作台与上横梁之间，先用螺栓把模具与上横梁固定好，再用压板将模具的下座锁定在工作台上。
3、接上交流380V电源，打开设备后盖门检查油泵电机是否按顺时针方向转动(必须是顺时针方向转动)。
4、接好电源后，看模具上料处问隙是否能够放进料去，如不能放进料，按住“松开”按钮，让
模具向下运动直到能放进料为止。
5、放好料后，按住“剪切”按钮直到四立柱上限位顶到上横梁时松手(此过程中，能听到料被
剪断的声音，听到该声音即可松开“剪切”按钮)。
6、按“松开”按钮直到料能取出为止。
